การเปิดฉากบนโค้ง Circular Curve คำนวณได้ง่ายๆ ไม่มีอะไรซับซ้อน สูตรที่ใช้คำนวณแบ่งออกเป็นสองกรณีคือ
- กรณี โค้งเลี้ยวซ้าย จะใช้สูตร
Az เปิดฉากด้านซ้าย = Az.PC→PI - 90 - 2.Def
Az เปิดฉากด้านขวา = Az.PC→PI + 90 -2.Def
- กรณี โค้งเลี้ยวขวา จะใช้สูตร
Az เปิดฉากด้านซ้าย = Az.PC→PI - 90 + 2.Def
Az เปิดฉากด้านขวา = Az.PC→PI + 90 + 2.Def
(ฉากซ้ายหรือขวา ให้ยึดโดยหันหน้าไปยัง Sta ที่มีค่ามากกว่าเสมอ)
เราจะใช้ตัวอย่างจากบทที่แล้วเรื่อง คำนวณพิกัดบนโค้ง Circular Curve มาใช้คำนวณต่อในบทนี้
ตัวอย่างที่ 1
Sta PI 2+235.738, △ = 6° 6' 52.90" Rt., R = 1,000
N(PC) = 10,393.366, E(PC) = 10,603.458
N(PI) = 10,344.505, E(PI) = 10,625.030
Az.PC→PI = 156° 10' 43.21"
ให้คำนวณ Azimuth เปิดฉากทุก 12.5 เมตร

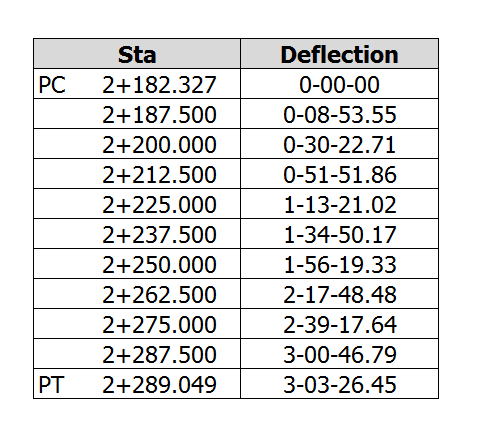

ตารางค่า Deflection ที่ได้จากบทที่แล้ว
Sta PI 2+235.738, △ = 6° 6' 52.90" Rt., R = 1,000
N(PC) = 10,393.366, E(PC) = 10,603.458
N(PI) = 10,344.505, E(PI) = 10,625.030
Az.PC→PI = 156° 10' 43.21"
ให้คำนวณ Azimuth เปิดฉากทุก 12.5 เมตร
ตารางค่า Deflection ที่ได้จากบทที่แล้ว
โค้งนี้เป็นโค้งเลี้ยวขวา จะใช้สูตร
Az.offset Lt. = Az.PC→PI - 90 + 2.Def
Az.offset Rt = Az.PC→PI + 90 + 2.Def
คำนวณ Azimuth เปิดฉาก
ที่ Sta 2+182.327
ที่ Sta 2+187.5
ที่ Sta 2+200
ที่ Sta 2+289.049
ได้ผลลัพธ์ตามตาราง
ที่ Sta 2+182.327
- Az.offset Lt. = 156° 10' 43.21" - 90 + 2(0) = 66° 10' 43.21"
- Az.offset Rt. = 156° 10' 43.21" + 90 + 2(0) = 246° 10' 43.21"
- Az.offset Lt. = 156° 10' 43.21" - 90 + 2(0° 8' 53.55") = 66° 28' 30.31"
- Az.offset Rt. = 156° 10' 43.21" + 90 + 2(0° 8' 53.55") = 246° 28' 30.31"
ที่ Sta 2+200
- Az.offset Lt. = 156° 10' 43.21" - 90 + 2(0° 30' 22.71") = 67° 11' 28.63"
- Az.offset Rt. = 156° 10' 43.21" + 90 + 2(0° 30' 22.71") = 247° 11' 28.63"
...............................
...............................
...............................
ที่ Sta 2+289.049
- Az.offset Lt. = 156° 10' 43.21" - 90 + 2(3° 3' 26.45") = 72° 17' 36.11"
- Az.offset Rt. = 156° 10' 43.21" + 90 + 2(3° 3' 26.45") = 252° 17' 36.11"
ได้ผลลัพธ์ตามตาราง
================================================
ตัวอย่างที่ 2
Sta PI 0+430.994, △ = 16° 24' 25.38" Lt., Dc = 15°, arc = 12.5
N(PC) = 10,146.173, E(PC) = 9,627.621
N(PI) = 10,200.995, E(PI) = 9,632.807
Az.PC→PI = 5° 24' 14.15"
ให้คำนวณ Azimuth เปิดฉากทุก 12.5 เมตร
Sta PI 0+430.994, △ = 16° 24' 25.38" Lt., Dc = 15°, arc = 12.5
N(PC) = 10,146.173, E(PC) = 9,627.621
N(PI) = 10,200.995, E(PI) = 9,632.807
Az.PC→PI = 5° 24' 14.15"
ให้คำนวณ Azimuth เปิดฉากทุก 12.5 เมตร
โค้งนี้เป็นโค้งเลี้ยวซ้าย จะใช้สูตร
Az.offset Lt. = Az.PC→PI - 90 - 2.Def
Az.offset Rt = Az.PC→PI + 90 - 2.Def
ได้ผลลัพธ์ตามตาราง
